[前言]


在2014年中,分享過圓剛先前世代的AverMedia HD錄影盒ER130,
http://www.xfastest.com/forum.php?mod=viewthread&tid=141298
勸BUY連結: (點這)
ER130在筆者心目中有著不錯的評價,在睽違兩年之後,入手了105年7月剛上市的AVerMedia ER310。

Time-Shift一般翻譯作時移,也是錄影盒的主要功能之一,所以的時移就是利用各種技術,能夠移後觀看節目的時間,實作方式有伺服端與家用端兩種技術。

時移服務在伺服端由IPTV頭端或第三方業者提供,需與節目版權業者洽談授權,將Live-TV節目由MPEG2 Transport Stream即時傳送,時移供應商將節目錄製在頭端的硬碟櫃,提供給用戶延後觀看的方式,優點是不需要每一個用戶端都複製一份副本,版權問題也由供應商處理,用戶再進行消費與觀賞,缺點是無法針對每一個用戶端所需要的節目做長時間的保存,觀看時也同時需要高速連網能力,電視頻道在撥映時,經由群播技術,在骨幹網路上只存在一份串流,但基於隨選的頭端時移,每一個用戶端在骨幹網路占用一份頻寬。

雖然說IPTV的串流同時間有傳輸到用戶端設備做解碼,但是如果以DRM技術加密之後,其實用戶端直接將封包存放在硬碟中,是無法直接播映的,故要以其他的方式來實做,時移服務在合法授權的情況下,也可以由家用設備來執行,本文中的圓剛AVerMedia ER310超級錄影王便是其中領導品牌之一。


[產品開箱]


▲ 圓剛AVerMedia EzRecorder 310彩盒。

▲ 圓剛AVerMedia EzRecorder 310彩盒背面有五國語言簡易說明。

▲ 彩盒側面有規格表、使用規範以及法規警語。


▲ 打開外盒,第一個映入眼簾的是EzRecorder 310本體。


▲ 取出EzRecorder 310主機。

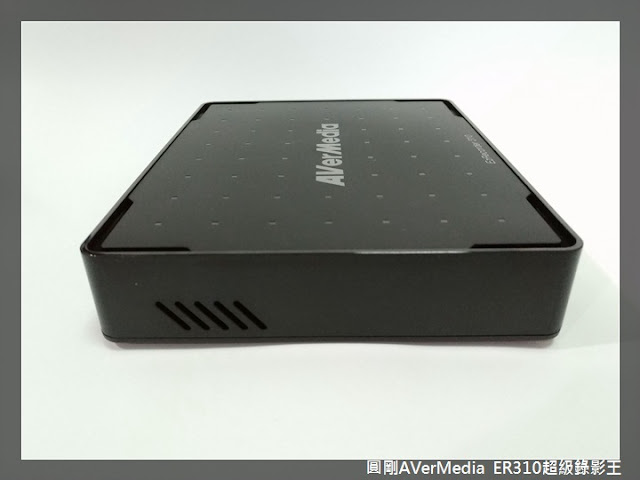

▲ EzRecorder 310主機兩側都有五個散熱孔。


▲ EzRecorder 310的背面由左至右為IR連接線插頭、色差端子(Y/Pb/Pr)、立體聲音源輸出(L/R)。

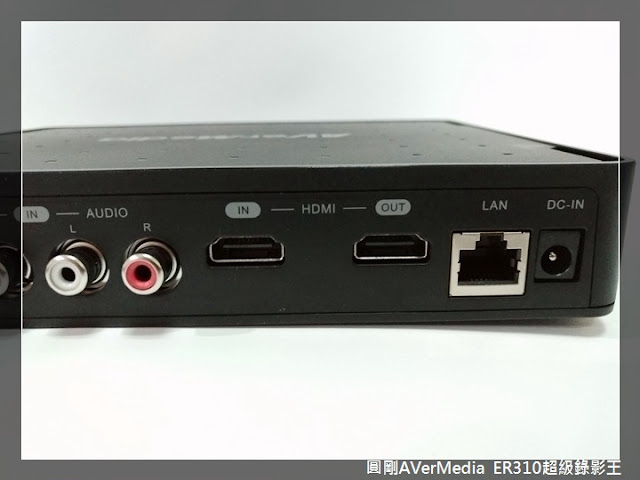

▲ EzRecorder 310的背面繼續往右為HDMI輸入(IN)與HDMI輸出(Out)、RJ-45網路線插孔(LAN)、變壓器插孔。


▲ EzRecorder 310本體下方是簡易說明書與配件盒。


▲ EzRecorder 310配件有電源供應器,紅外線控制線與遙控器。


▲ 筆者不得不稱讚所附的變壓器貼心之處,剛好閃過家中排插的開關。


▲ EzRecorder 310遙控器上方的按鍵配置如上。


▲ 遙控器下方的按鍵配置如上,編號為RM-NN。


▲ EzRecorder 310遙控器使用兩顆四號電池供電。


[第一次開機]



▲ 打開ER310主機背面,看到一個SATA介面,大家應該知道它就是安裝硬碟的地方,相較於f前世代ER130需要以USB介面安裝外接式硬碟,ER310使用SATA介面直接安裝SATA硬碟,在讀寫速度上會有大幅度的提升。基於機體大小,只能置入2.5吋以下、厚度9.5mm的SATA硬碟。


▲ 針對2.5"硬碟厚度,無論是9.5mm或是7mm厚度的硬碟,都可以固定。

▲消費者不需要再對7mm硬碟黏貼加厚墊,AVerMedia ER310實在是很貼心。


▲經測試ER310的相容性相當好,無論是傳統硬碟或是固態硬碟,只要格式化成NTFS都可以順利存取。不知道將來會不會有相容3.5"硬碟的機型,雖然ER310可以使用SATA延長線另外把3.5"硬碟皆在外面,但是這並不在產品規範之內,供電設計尚不知是否足夠,可能需要外接電源供應,由於SATA延長線不在官方內容物中,所以僅提供一個想法供各位大大參考。


▲ 針對隨身碟也可以順利使用,不過建議使用寫入速度較快的Flash。


▲ Seagate有出品過一種2pic外接式硬碟硬碟,可以拆分為外接硬碟機與SATA轉USB3轉接線兩部分。


▲ 這條SATA轉USB3轉接線可以用來連接其他SATA硬碟,USB3的傳輸速度已經可以媲美內部匯流排了。


▲ 這條SATA轉USB3轉接線可以用來連接其他SATA硬碟。

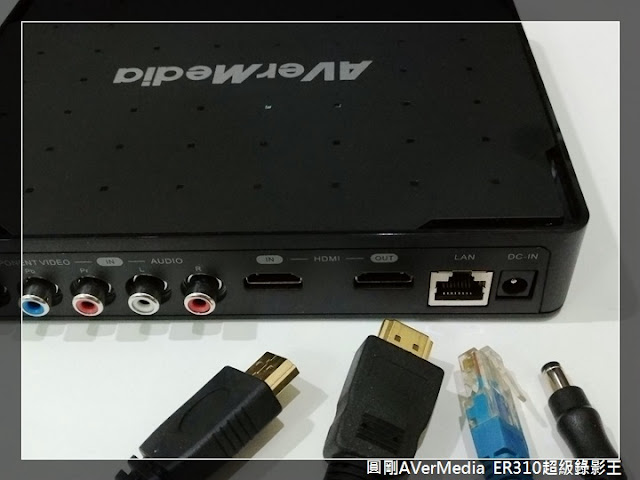

▲ EzRecorder 310依序接上輸入與輸出的HDMI線、RJ-45網路線插孔、變壓器。


▲ 訊號來源端視中華電信MOD型機上盒。

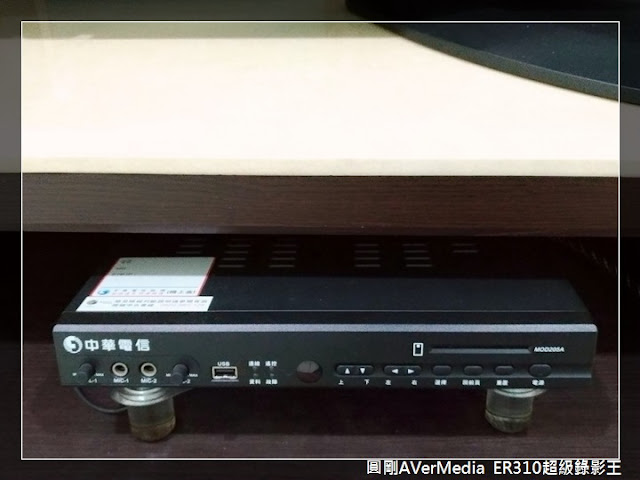

▲ 機上盒型號為MOD205A,使用至今約六年以上,由於MOD205A內部無散熱風扇容易過熱當機,所以筆者替他墊高加強散熱。


▲ 記得把視訊切換按到VIDEO3,但我覺得這一方面中華電信為何不把VIDEO1~3直接寫成訊號種類就好。


▲ MOD205A型機上盒的電源輸入為12V/2A,並把HDMI線接上,另一頭接到ER310的HDMI IN,再將ER310的HDMI OUT連接到電視,便完成安裝的動作。


[設定與使用]



▲ ER310的主選單主要分為四大項目。


▲ 先進入設定項目調整。


▲ 先調整顯示語言、系統時間。


▲ 設定10/100Mbps網路卡的IP位址與遮罩、Gateway與DNS Server。


▲ 顯示語涵蓋全球各國語言,共有三頁可供選擇。


▲ ER310以磁碟為最終存儲媒體,故磁碟管理為相當重要的一環。


▲ 無論是內接或外接式硬碟機,如果不正常關機、或者不正常移除,建議使用ER310的磁碟修復功能,以避免錄影時發生磁碟存取的錯誤。


▲ 這顆140G的傳統硬碟,是來自家中一台廢棄的筆記型電腦,剛好拿來做剩餘價值的利用。


▲ 先格式化140G的傳統硬碟。


▲ 格式化完成,但儲存空間仍須調整。

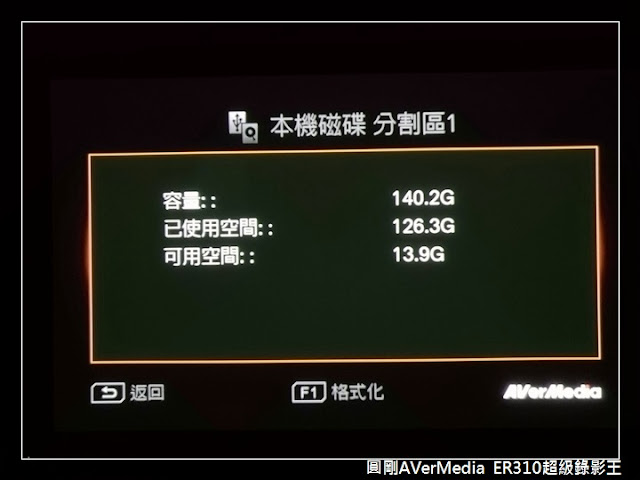

▲ 將儲存位置調整到本機磁碟 分割區1。


▲ 調整完成,便可以善用140GB的空間了。

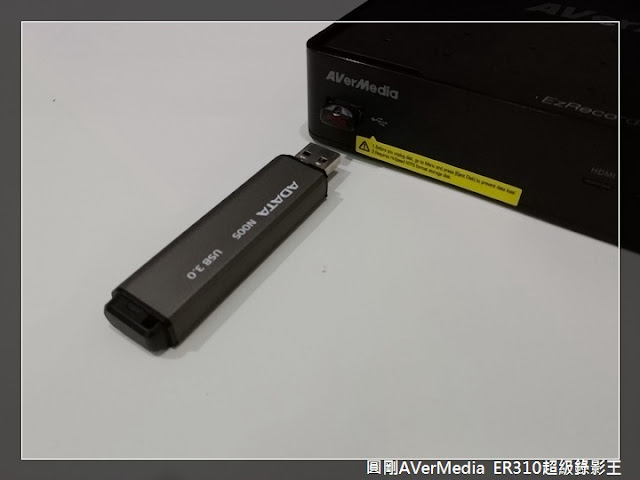

▲ 也將隨身碟插在前面板的USB插孔,系統隨即掛載。


▲ 移除隨身碟時,必須使用退出功能在拔除,避免每次都被要求修復磁碟。

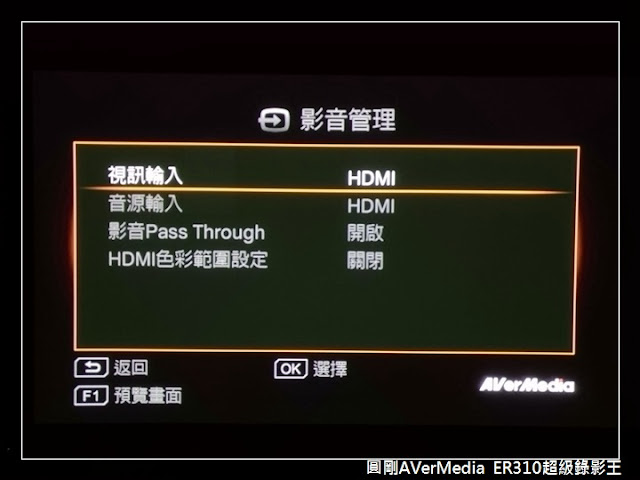

▲ 在此視訊與音源輸入接設定為HDMI。


▲ 設定Pass Through功能,可以在ER310關機時,仍讓HDMI訊號輸出到電視上,等於兩條HDMI線導通一樣,可以適時地將ER310關機以節省電力。


▲ HDMI色彩範圍設定在此選定為關閉。

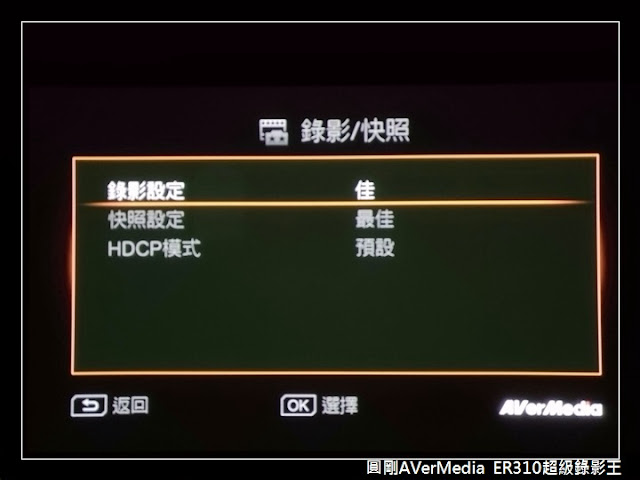

▲ 錄影設定可以調整編碼時的壓縮大小。


▲ 壓縮率最小的是最佳錄影品質,bitrate達 20Mbps,在140GB的硬碟機上可以錄製16小時。


▲ 壓縮率適中的是次佳錄影品質,bitrate達18Mbps,可錄製時間在140GB的硬碟機上小幅上升為18小時。


▲ 壓縮率最大的當然也有最長的錄製時間,bitrate達15Mbps,在140GB的硬碟機上上升為21小時。

到底這個數字準不準確了,筆者的職業病又犯了,開始進行數學運算:
21小時=21*60分鐘=21*60*60秒=75600秒,在位元率15Mbps的情況之下,共輸出75600*15Mbit=1134000Mbit=1134Gbit,因為每8個bit等於1個Byte,所以總輸出為141.75GBytes,與安裝硬碟空間相當。

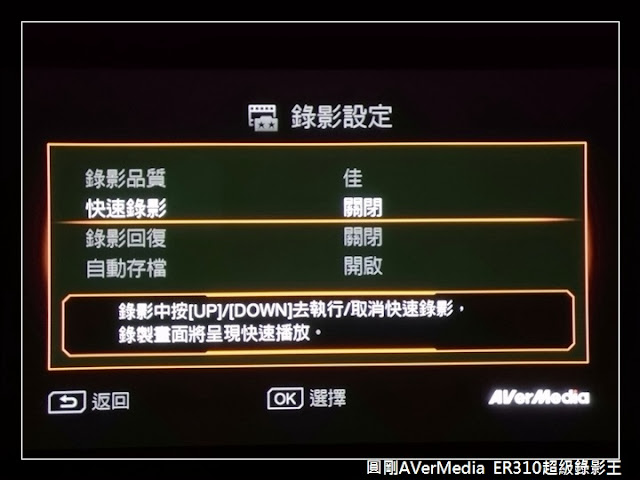

▲ 快速錄影的意思是指,在錄製時隨時提供暫停錄製的功能,其功用除了可以快速跳過廣告之外,也可以節省存放空間與事後剪輯的麻煩。


▲ 快速錄影可以提供8倍速的錄製。


▲ 如上圖,錄影回復可以在錄影暫停之後,於20分鐘後自動回復錄影。

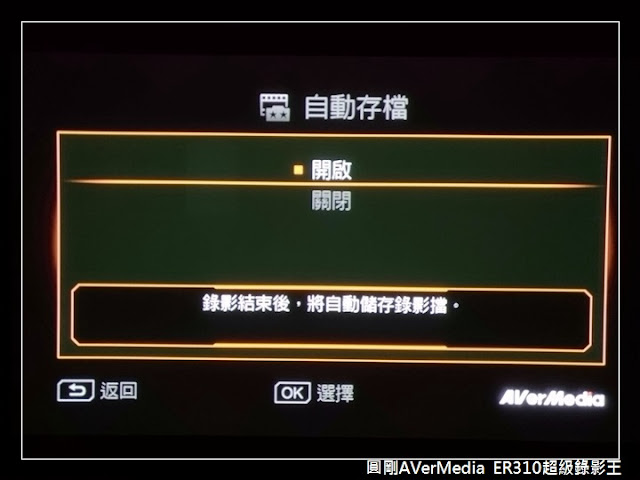

▲ 自動存檔當然要開啟。


▲ 快照就是screenshot功能,可以擷取螢幕為靜態圖片,最多可以連拍七張。


▲HDCP選擇預設模式,可預覽被保護的訊號畫面,但無法直接錄製被保護的訊號畫面。


▲ 與ER130最大的差異處之一,就在於紅外線裝置的支援,藉此可以操作機上盒。

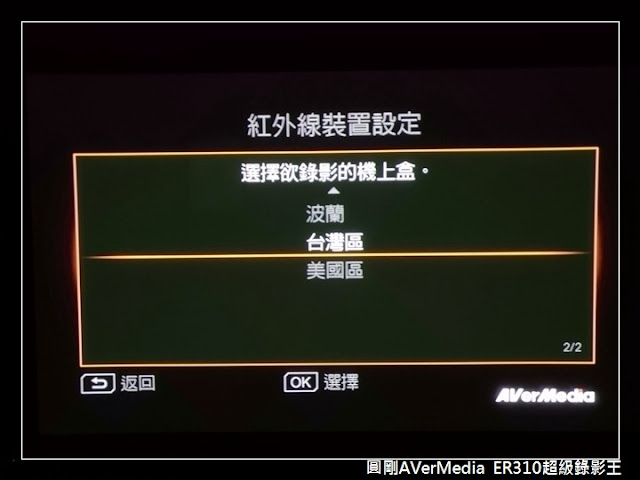

▲ 機上盒會根據地區來分類,進入台灣地區可以找到台灣地區使用的機上盒。


▲ 找到了這次偕同測試的中華電信MOD205。


▲ 紅外線發射器一端是紅外線LED燈,另外一端是單聲道的音源線規格插頭。


▲ 在設定畫面中的圖解,便貼心的說明如何連接紅外線發射器,一端是插頭插在ER310背面的最左端接孔。


▲ 紅外線LED這端則固定在MOD機上盒的紅外線感應器前,如上圖中央圓形位置。


▲ 也能經由學習來新增其他列表所沒有的機上盒。

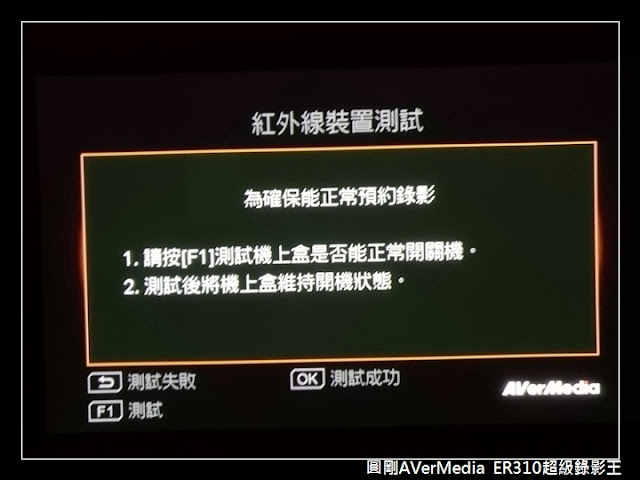

▲ 設定完成後,使用ER301上的F1功能鍵來測試是否能正常開關機上盒。


▲ 自動開機功能也非常方便,只要打開電視,便能順便打開ER310。


▲ ER310還提供了經由USB外接裝置來更新韌體的功能。


▲ 本文使用的韌體為1.0.1(WW),MCU版本為2016060616(0.0.2.0.0.3),算是相當新近的版本。


▲ 除了手動操控之外,時移功能就是靠預約錄影來達成,讓你工作時或是睡覺時錯過的節目,可以透過撥放已錄節目來重播欣賞。


[錄製典藏與後製]

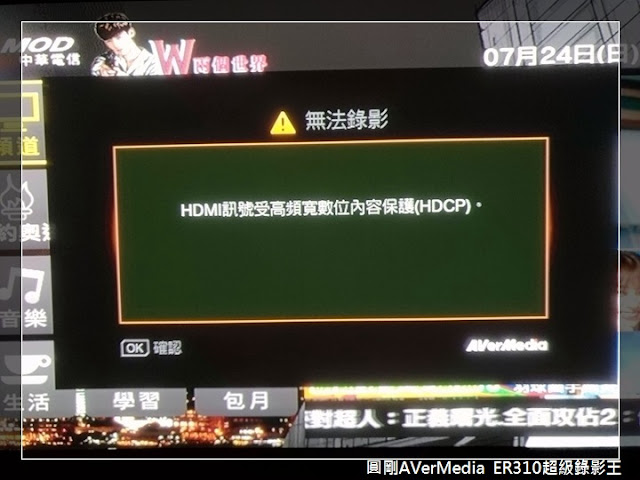

▲ MOD205A有HDCP防拷備機制,而某一型沒有HDCP保護的MOD機上盒也全面從市場上回收,AVerMedia ER310也簽訂支持HDCP,所以受到HDCP保護的內容就無法直接錄製。


▲ 如果需要將HDMI畫面同時輸出到兩個撥放設備時,就需要一個HDMI分配器,例如在大型教室室中,左右半邊各有一個投影布幕時,變經常使用如上圖的一對二HDMI分配器,由於這些廠品大都沒有支援HDCP,所以輸出之後的HDCP加密便無效。本文雖然介紹到HDMI分配器,但是要告訴大家使用HDMI分配器去破解並錄製HDMI影音是違法,請尊重智慧財產權,請勿分享散播有版權之內容。


▲ HDMI分配器的使用相當簡單,加上變壓器之後,將原本MOD機上盒輸出的HDMI訊號線,先接到HDMI分配器,在使用另一條HDMI訊號線連接到ER310。所以使用HDMI分配器時,需要共準備三條HDMI訊號線。而HDMI分配器的另外一個輸出孔可以連接另一台錄影盒,或者是直接輸出到另外一台電視,好處是這一台的畫面不經由錄影盒,在操作時跳出的視窗並不影響觀看。


▲ 以上測試錄製一小段沒有版權爭議的畫面。

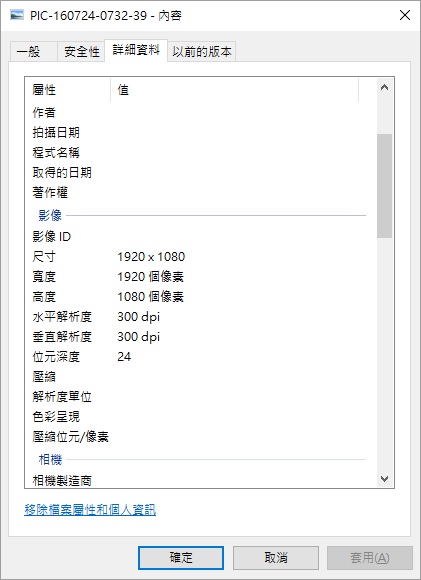

▲ 可正常錄製成MP4動畫檔,也可以擷取成JPG圖片檔。


▲ 由ER310可以直接重播。


▲ 所錄製影片並可由ER310進行簡單後製。

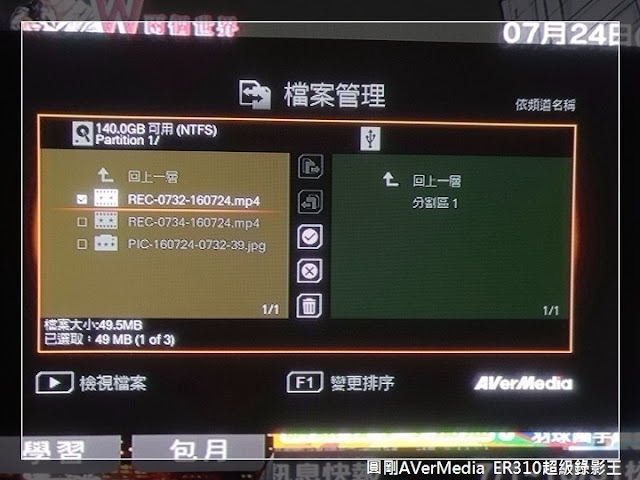

▲ 選取ER310所錄製的影片,可以變更檔名與剪輯。




▲ ER310進行分段剪輯。


[預約錄影]



▲ EzRecorder 310支援由紅外線控制機上盒開機,其實就MOD205A來說,只是切斷HDMI的輸出,並不是真正的關機,所以也沒有省到電力,建議在預約錄影時直接關閉螢幕即可。


▲ EzRecorder 310具有強的預約錄影功能,清單可設定高達100組,除了可以設定起訖時間之外,錄製的頻率可以設定,在功能上而言,只要擁有快捷碼的MOD節目都可以錄製,包含全部電視頻道及特定的服務,但仍需要注意版權與法規是否允許。

  ▲ 隔天起床後,就看到錄製的節目檔案了,檔名預設編碼方式為CHnnn-hhmm-yymmdd.mp4與即時錄影相同,其中nnn表示頻道號碼,hhmm是錄製起始時間,yymmdd是錄製日期。


 ▲ 進入影音典藏功能選項內,可以預覽錄製的節目。

 ▲ 錄製的10分鐘節目可以直接在ER310上隨選撥放,也可以連線不需要聯網,圓剛AVerMedia ER310超級錄影王最多支援到100組的排程,遠多於ER130只能支援一組。


[錄製格式解析]



▲ 將內接在ER310的140G硬碟,使用USB轉SATA傳輸線接上Win10主機上觀察,其分割區標籤被更名為AVerMedia,所錄製與擷取的檔案置放在根目錄上。





▲ 將所錄製的MP4檔案使用Win10主機播放的畫質,本文不上傳到Youtube或其他影片分享空間的原因在於這些空間都會down-sampling,無法呈現ER310優異的錄製畫質。


▲ 使用Win10查看MP4錄製檔的內容格式,解析度為1920x1080符合Full HD規格,位元率
為12Mbps,略高於MOD電視頻道所使用的AVC 10Mbps。


▲ 使用MediaInfo查看MP4錄製檔的內容格式,使用變動編碼格式。


▲ 使用MediaInfo查看MP4錄製檔的第二頁,針對視訊部分解析,Codec使用相同於MOD電視頻道相同的MPEG4 AVC,也就是H.264 High Profile。


▲ 所使用MediaInfo查看MP4錄製檔的第三頁,針對音訊部分解析,使用AAC格式,128Kbp雙聲道失真編碼,取樣頻率為48KHz。


[結語]

ER310大幅改善了ER130的操作介面,筆者在沒有翻閱說明書的狀況下,完成了以上的操作,其清爽易用的操作介面讓消費者不需懂得太多的專業視訊知識,就能夠駕馭ER310,而且ER310整個系統穩定度與順暢度大幅提升,完全順應的AVerMedia替它取的型號EzRecorder。

總結,AverMedia ER310超級錄影王繼承了ER130的以下優點:
◆可立即回播並擷取精彩片段
◆即時/定時 錄影行程安排
◆電視隨手看:擷取、回播、拍照、剪輯
◆輕巧易於攜帶,貼心的人性化設計

AverMedia ER310超級錄影王也並擴充了以下功能:
◆紅外線控制機上盒
◆肚子內可以安裝2TB內的SATA硬碟
◆支援色差端子輸入
◆預約錄影清單可高達100組設定

上班時或半夜,遇到有轉播運動賽事時,您不用設定鬧鐘,也不需要半夜爬起看運動賽事,更為了電視台重播耽誤正事。有了AverMedia圓剛 ER310超級錄影王,設定預約錄影,何時想看就看,何時錄就錄,紅外線控制還能自動把機上盒開機。

ER310主機內建影像剪輯功能以及磁碟管理程式,不需要購買電腦主機,更不需要安裝作業系統、驅動程式、套裝軟體。隨便一組電腦加windows都要兩萬多起跳,有了AverMedia圓剛 ER310超級錄影王,通通省起來,不用買。

而且攜帶方便,以往要搬一台巨大的筆記型電腦,才能進行錄影與剪輯,現在通通不用費力,一台AverMedia圓剛 ER310超級錄影王,通通搞定,不必再大包小包。

ER310主要功能繼承自ER130,並且擴展了預約錄影的功能做了進來,最多可設定預約100組,自105年7月起,北市已全面關閉類比訊號,收戶戶必須有數位機上盒才能收視,所以能進行預約錄影的設備需求量也水漲船高,熱門運動賽事也是時移需求的大宗。

六、七年之前,筆者在IPTV視訊頭端採購過一路Full HD轉檔設備,當時一部Full HD的即時編碼器,就索價200多萬,一組Full HD的高畫質離線編碼器,造價逾5000萬,就連普通的PC影像擷取卡,只是AV端子的喔,就要好幾萬元,隨著半導體技術的進步,如今AverMedia圓剛ER310超級錄影王,不用十萬,不用一萬,五千多元的價格,讓你享受到高畫質的Full HD錄影品質。
功能這麼強大,介面如此容易操作,大小如此適合攜帶,價格如此實惠,一機多用途的AverMedia圓剛 ER310目前已經上市,推薦各位網友大大選購。
